Doppelwandiger

Edelstahlkamin
der Klassiker

Einzelteile Edelstahlkamin, DW-ECO, der Klassiker

Anwendungsgebiet / Einsatzbereich:

  • Für alle Regelfeuerstätten geeignet
    (Öl, Gas, Holz, Pellets)
  • Im Freien (Außenwand-Montage)
  • Auch bei Holzriegelbauten einsetzbar
Jetzt anfragen
Einzelteile Edelstahlkamin, DW-ECO, der Klassiker

Vorteile:

  • Die preiswerte Alternative
  • Geeignet zur nachträglichen Errichtung eines Kamines
  • Rußbrandbeständig / Feuchtigkeitsunempfindlich
  • Anschlussmöglichkeit an alle gängigen Heizstellen
  • Geeignet für trockene und feuchte Betriebsweise
  • Gute Wärmedämmung
  • 25 Jahre Garantie
Jetzt anfragen
Einzelteile Edelstahlkamin, DW-ECO, der Klassiker

Technische Daten:

Material: Hochlegierter Edelstahl
Innen: L99
Außen: 1.4301 (304)
Wandstärke: 0,50 mm
Innendurchmesser: 130 – 600 mm
Feuchtigkeitsunempfindlich: Ja
Säurebeständig: Ja
Rußbrandbeständig: Ja
Isolierung: Mineralisch 25,00 mm
Max. Betriebstemperatur: 600°C (Überprüft mit 1000°C im Ausbrennversuch)
Oberfläche: Hochglanz, matt oder pulverbeschichtet
CE-Zertifiziert: Ja
Verbindung: Steckverbindung Muffe / Sicke mit Klemmband

Jetzt anfragen
Klassischer Edelstahlkamin von Pignitter

Wodurch zeichnet sich unser Edelstahl-Schornsteinsysteme „der Klassiker“ aus?

  • Einfache Montage
  • Keine Schweißarbeiten auf der Baustelle notwendig
  • Hochwertige Isoliermaterialien in 25 mm stärke zur Vermeidung von Wärmebrücken
  • Verwendung hochwertiger Materialien für eine lange Lebensdauer
  • Kodensatdicht und Gasdicht
  • Rußbrandbeständig / Feuchtigkeitsunempfindlich
  • 25 Jahre Garantie

Wärme für Ihr Zuhause

Der Klassiker, DW-ECO, Detail

Ausführung und Eigenschaften dieses Edelstahlkamins

Unser Edelstahlkamin „der Klassiker“ ist die preiswerte Alternative, geeignet für Alle Regelfeuerstätten (Öl, Gas, Holz, Pellets) zur Standardanwendung als Außenwandkamin.

Das Edelstahlkaminsystem besteht aus einem innen- und einem außenliegenden Rohr aus, hochlegiertem, austenitischen Edelstahl mit dazwischenliegender Mineralfaserisolierung. Die hochtemperaturbeständige Mineralfaserisolierung in 25 mm Stärke gewährleistet ein schnelles Aufheizen des Edelstahlkamins und garantiert einen verlustreduzierten und ökologischen Heizbetrieb.

Die Längsnaht, unter WIG schutzgasgeschweißten Rohrelemente, werden durch 70 mm breite Klemmbänder verbunden und gewährleisten so eine ausreichende statische Festigkeit für Bauhöhen bis zu 50 Meter.

Die Oberfläche des Edelstahlkamines wird in der Standardvariante glänzend ausgeführt, optional kann diese auch matt oder pulverbeschichtet in allen RAL-Farbtönen geliefert werden. Das Abgassystem ist für eine maximale Betriebstemperatur von 600°C zugelassen, wurde jedoch im Ausbrennversuch mit 1000°C getestet.

Video zum Ablauf der Montage


 Edelstahlkamin mit Frischluftanschluss und Brandschott - Schiedel
 Edelstahlkamin Schiedel, Außenwandmontage

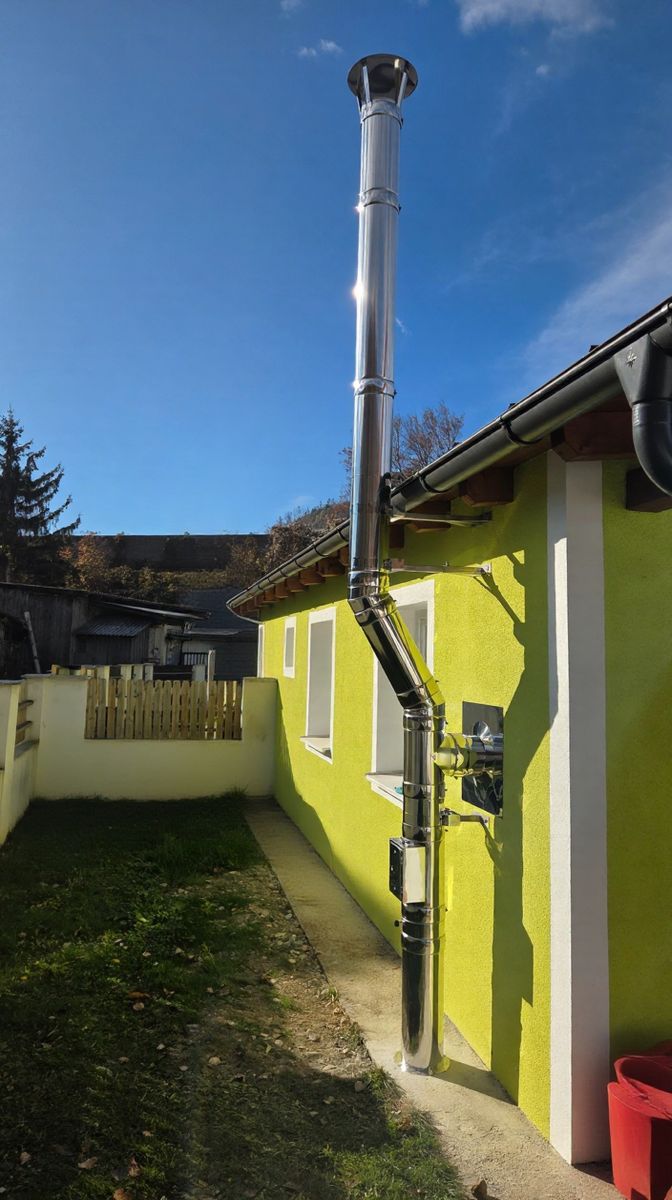

Der klassische Edelstahlkamin zur Montage an der Außenwand

Die Montage des Edelstahlkamins erfolgt im Regelfall an der Außenwand des Heizraumes oder zu beheizenden Raumes. Hierzu wird der Edelstahlkamin mittles Wandkonsolen an der Wand oder Grundplatte am Boden befestigt, nach oben durch Wandabstandhalter fixiert und ggf. über Dach durch Abspannseilen oder Abspannstangen stabilisiert.

Bei Dachvorsprüngen kann der gesamte Kamin entweder generell in einem größeren Abstand zur Wand montiert oder mit zwei 30° Bögen am Dach vorbeigeführt werden. Häufig wird der Kamin aber aus statischen Gründen, gerade nach oben, durch das Dach geführt. Unter Dach wird der Edelstahlkamin mittels Hinterlüftungsblende verkleidet und über Dach durch eine geeignete Dachdurchführung abgedichtet.

Die Verbindung der einzelnen Bauteile erfolgt durch das Steckmuffen und Sicken System und wird durch ein 70 mm breites Klemmband zusätzlich stabilisiert.

Die Dämmung am oberen Rohrende wird mit dem Mündungsabschluss verschlossen. Standardmäßig wird die Abgasanlage durch eine Regenhaube vor Regen und Schnee geschützt. Bei kurzen Bauhöhen oder bei ungünstigen Windverhältnissen können auch andere Kaminaufsätze für einen gleichmäßig Unterdruck oder zur Zugförderung verwendet werden bzw. notwendig sein.

Bei Holzriegelbauten oder Fassaden mit brennbaren Wärmedämmsystemen (Vollwärmeschutz), muss zusätzlich ein geeigneter und zugelassener Brandschott, als Brandschutzmaßnahme eingesetzt werden.

Pignitter Kaminbau Steiermark Rauchfangreinigungsbürste

Tipp: Dieser Edelstahlkamin kann auch in allen RAL Farben pulverbeschichtet, geliefert werden.

Explosionszeichnung Edelstahlkamin

Hochwertiger Edelstahl

Edelstahl, auch bekannt unter den Bezeichnungen V2A und V4A ist ein im Alltag häufig auftretender Edelstahl, der z.B. beim Bau von Geländern, Fahrzeugen und Spülbecken genutzt wird und Anwendung in der Getränke-, Pharma- und Kosmetikindustrie findet.

Eingesetzt wird Edelstahl häufig bei Salzwasser, Schwimmbädern sowie der chemischen Industrie.

Andere Bezeichnungen für den korrosions- und säurebeständigen Stahl sind Rostfrei, Inox, Stainless, VA, V2A, V4A oder die heute gängigeren Werkstoffnummern wie 1.4301, 1.4305, 1.4404 und 1.4571 welche die Legierung des Werkstoffes genau definieren. Da ein Kamin nicht nur rostfrei sondern auch Säurebeständig sein muss, gilt es hier besonders auf die Legierung zu achten.

Edelstahl zeichnet sich durch eine besonders hohe Wärmeleitfähigkeit aus und zählt zu den langlebigsten Materialien. Überdies sind unsere Edelstahl-Kamine nicht nur einfach in der Montage, sondern garantieren unseren Kunden auch einen ausgezeichneten Korrosionsschutz.


Worauf sollte vor der Errichtung eines Edelstahlkamines geachtet werden

1.) Wurde mit dem zuständigen Rauchfangkehrer über das Vorhaben Rücksprache gehalten?

2.) Welcher Ofen soll an den Edelstahl-Kamin angeschlossen werden?
Vor Kauf eines Edelstahlkamins sollte feststehen welcher Ofen an den Edelstahlkamin angeschlossen werden soll. Außerdem benötigen wir Informationen über die Brennstoffart (Holz, Kohle, Pellets, Gas, Öl, etc…) sowie ob es sich um eine feuchte oder trockene Betriebsweise im Unter- oder Überdruckbetrieb handelt.

3.) Welchen Querschnitt muss der Kamin besitzen?
Um die Heizstelle bestmöglich, hinsichtlich seiner Heizeffizienz, nutzen zu können ist es erforderlich, den Querschnitt und auch die Länge des Edelstahlkamins an den Ofen optimiert anzupassen. Im Bedarfsfall wird von uns anhand der technischen Daten Ihrer Heizstelle sowie dem gewünschten Kaminsystem und den tatsächlichen Gegebenheiten eine Querschitts- / Zugberechnung zur Ermittlung der optimalen Lösung durchgeführt.

4.) Wie ist die Außenwand beschaffen?
Ist Ihre Außenwand eine nicht brennbare, gemauerte, Ziegel- / Betonmauer oder handelt es sich um eine Holzriegelbauweise bzw. einer anderen Brennbaren Materialart, ist ein Vollwärmeschutz vorhanden uvm.? Um eine vorschriftsmäßige, brandbeständige, Verbindung des Edelstahlkamins mit der Heizstelle (dem Ofen) herstellen zu können ist es notwendig, bei Einsatz von brennbaren Materialien im Wandbereich einen Isolierschott einzusetzen.

5.) Kann der Abstand zu brennbaren Bauteilen eingehalten werden?
Brennbare Bauteile müssen einen Mindestabstand von 50 bzw. 70 mm von der Außenhülle des isolierten Edelstahlkamines aufweisen.

6.) Wie erfolgt die Ausrichtung des Edelstahl-Abgassystems?

  • Gerade nach oben entlang der Fassade unter Einhaltung des sicherheitsabstandes zu brennbaren Teilen.
  • Durch den Dachvorsprung (sofern dies möglich ist)
  • Am Dachvorsprung vorbei unter Verwendung von Winkelelementen. (Lotrechter Verzug maximal 30°)

Wie Sie sehen können gibt es einiges vor der Kaufentscheidung zu beachten. Um Ihnen diese Entscheidung zu erleichtern, stehen Ihnen unsere kompetenten und freundlichen Mitarbeiter gerne zur Verfügung.

Kontaktieren Sie uns telefonisch oder unter office@rauchfangsanierung-pignitter.at
Vereinbaren Sie einen kostenlosen vor Ort – Besichtigungstermin und lassen Sie sich über alle Möglichkeiten inkl. deren Vor- und Nachteile beraten.
